afm原子力显微镜案例分析之石墨烯表面的共价修饰纳米图案：研究人员在本文中展示了一种共价修饰的方法，并由此在石墨烯以及高定向热解石墨的表面成功地控制了纳米图案的形成过程。他们在对制得的样品进行了纳米级的表征后发现可以通过改变电化学反应的条件来调控所得纳米图案的尺寸。
这种可以在表面构建纳米图案结构的方法使得目前电子产品微型化这一趋势可以进一步发展，同时也有益于其它各种各样纳米技术的应用。虽然目前已经存在一系列的自下而上的技术（也就是从单个分子的基础上搭建特定结构 ）并被应用于在石墨烯以及HOPG基底上形成纳米图案结构。但是这些结构通常由非共价键形成，因此其稳定性受到很大的局限。
由来自比利时、越南和英国的科研人员组成的团队报道了一种通过共价修饰来控制纳米图案形成的方法。石墨的表面暴露在电解液中，而电解液包含了芳基重氮盐 NBD（4-nitrobenzenediazonium）以及TBD（3,5-bis-tert-butylbenzenediazonium）。然后在电化学池中通过循环伏安法以及计时电流法进行接枝反应。

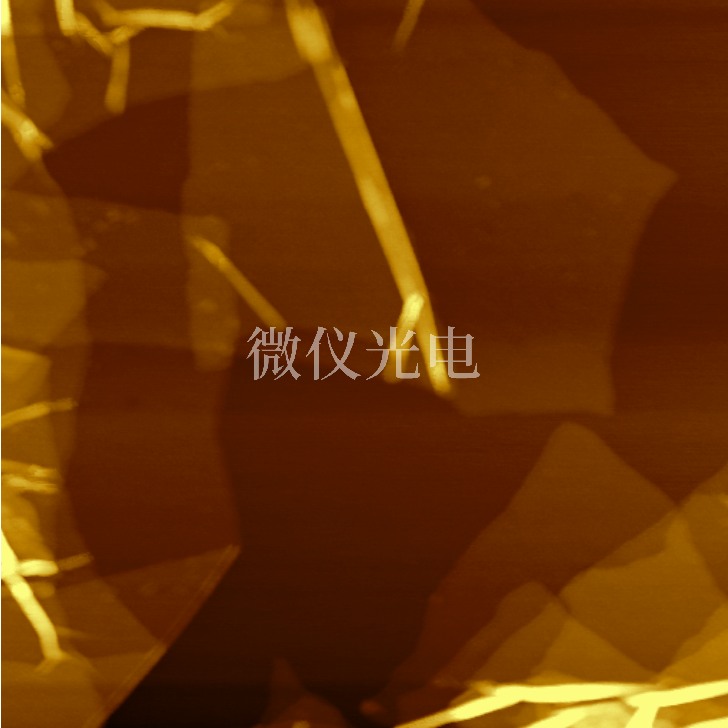

研究人员通过原子力显微镜和扫描隧道显微镜对样品进行了表征并在修饰后的石墨烯或HOPG表面发现了近乎圆形的斑点。这种结构被称为”nanocorrals”，研究人员认为其是由实验过程中在近表面形成的气泡引起的。AFM原子力显微镜图像表明这种nanocorral的直径（约为45-130 nm）以及密度（20−125/μm2）可以通过分别改变电化学活化条件以及电解质比例的方法来进行人为调控。
这一实验方法可以十分便捷的制备出可调控的图形结构，可以在纳米约束反应中用作微小的“培养皿”。这种方法还可以促进超分子自组装领域以及其它表面反应的研究。
研究人员通过循环伏安法制得样品后，借助了快速扫描原子力显微镜，以轻敲模式(tapping mode)对样品的表面形貌进行了纳米级的表征。快速扫描AFM原子力显微镜具备着对样品环境进行精确控制的能力，在本实验中研究人员由此保持了样品处于32°C的恒温下。除了精确的多元环境控制功能，快速扫描原子力显微镜还具备着快速扫描、简单易用以及优于传统afm原子力显微镜的空间分辨率等优点。
